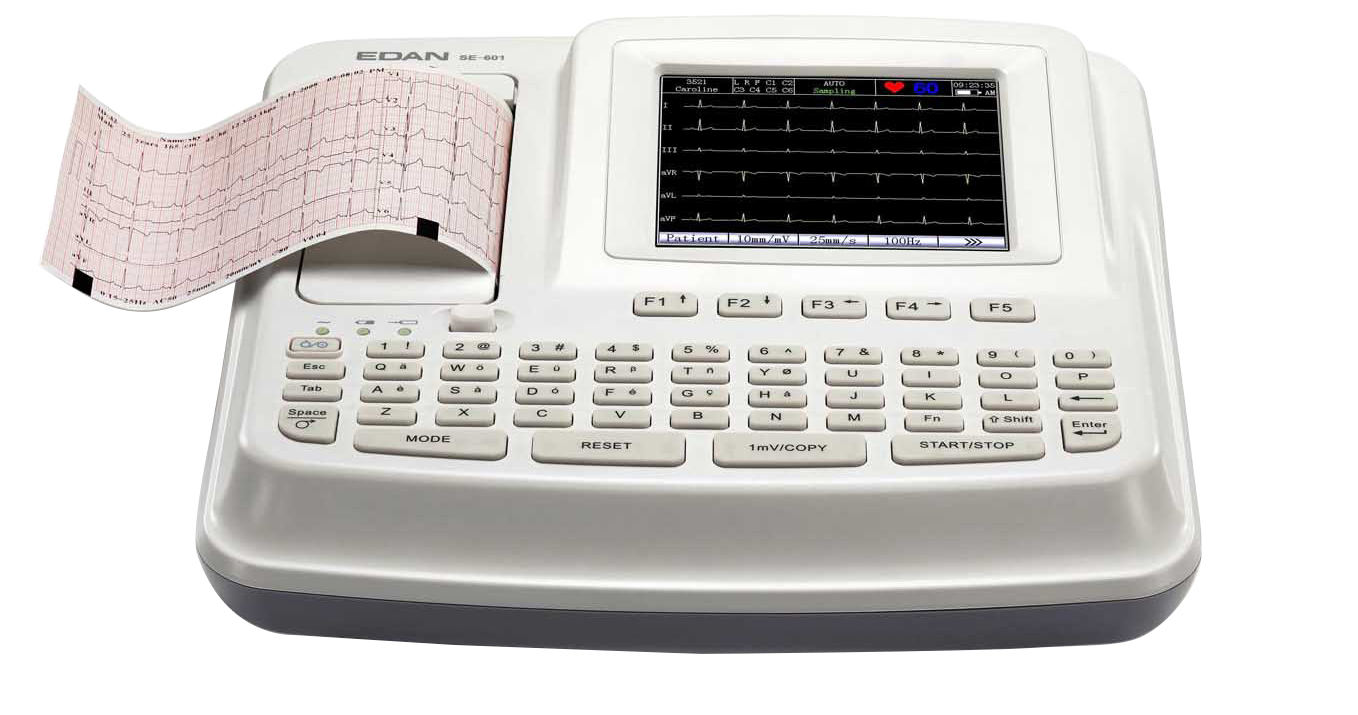

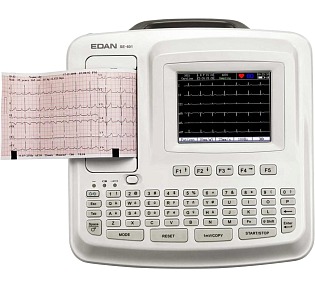

Edan SE-601

Электрокардиограф Edan SE-601 — профессиональное 6-канальное диагностическое устройство, разработанное для точной и надёжной регистрации электрокардиограммы в условиях поликлиники, стационара или выездной диагностики. Прибор соответствует международным стандартам безопасности и электромедицинской точности: IEC 60601 и рекомендациям AHA/ACC.

Модельный ряд SE-601 представлен тремя исполнениями, ориентированными на разные клинические потребности:

• SE-601A — базовая версия с монохромным ЖК-экраном диагональю 3,5 дюйма;
• SE-601B — комплектация с цветным ЖК-дисплеем размером 5,6 или 5,7 дюйма;
• SE-601C — продвинутая модификация с цветным сенсорным ЖК-экраном того же формата.

Устройство регистрирует все 12 стандартных отведений (I, II, III, aVR, aVL, aVF, V1–V6) в режиме синхронной шестиканальной записи. Для визуализации и документирования используется встроенный термопринтер с разрешением 8 точек на миллиметр по амплитуде и 40 точек на миллиметр по времени при скорости ленты 25 мм/с. Применяется фальцованная термобумага формата 110 мм × 140 мм × 150 стр., рабочая ширина записи — 104 мм. Калибровочный сигнал составляет 1 мВ ± 3%.

Технические возможности обеспечивают высокую диагностическую достоверность:

• Диапазон измерения частоты сердечных сокращений: 30–300 уд/мин с точностью ±1 уд/мин;
• Разрядность аналого-цифрового преобразователя (АЦП): 24 бита;
• Фильтрация сигнала: переключаемый фильтр переменного тока (50/60 Гц), DFT-фильтры (0,05 / 0,15 / 0,25 / 0,32 / 0,5 / 0,67 Гц), фильтры мышечного тремора EMG (25 / 35 / 45 Гц / выкл.), фильтры низких частот (150 / 100 / 75 Гц);
• Коэффициент ослабления синфазного сигнала (CMRR): не менее 140 дБ при включённом фильтре переменного тока и не менее 110 дБ при выключенном;
• Скорость записи: 5, 10, 25, 50 мм/с с ручным или автоматическим выбором;
• Чувствительность: 2,5, 5, 10, 20 мм/мВ с функцией автоматической калибровки;
• Внутренняя память: до 1000 ЭКГ-записей;
• Интерфейсы передачи данных: USB, RS-232, опционально Wi-Fi;
• Питание: встроенный аккумулятор (до 2 часов автономной работы) и сетевой адаптер 100–240 В;
• Габариты: 280 × 210 × 70 мм, масса: 2,5 кг.
