SE-301

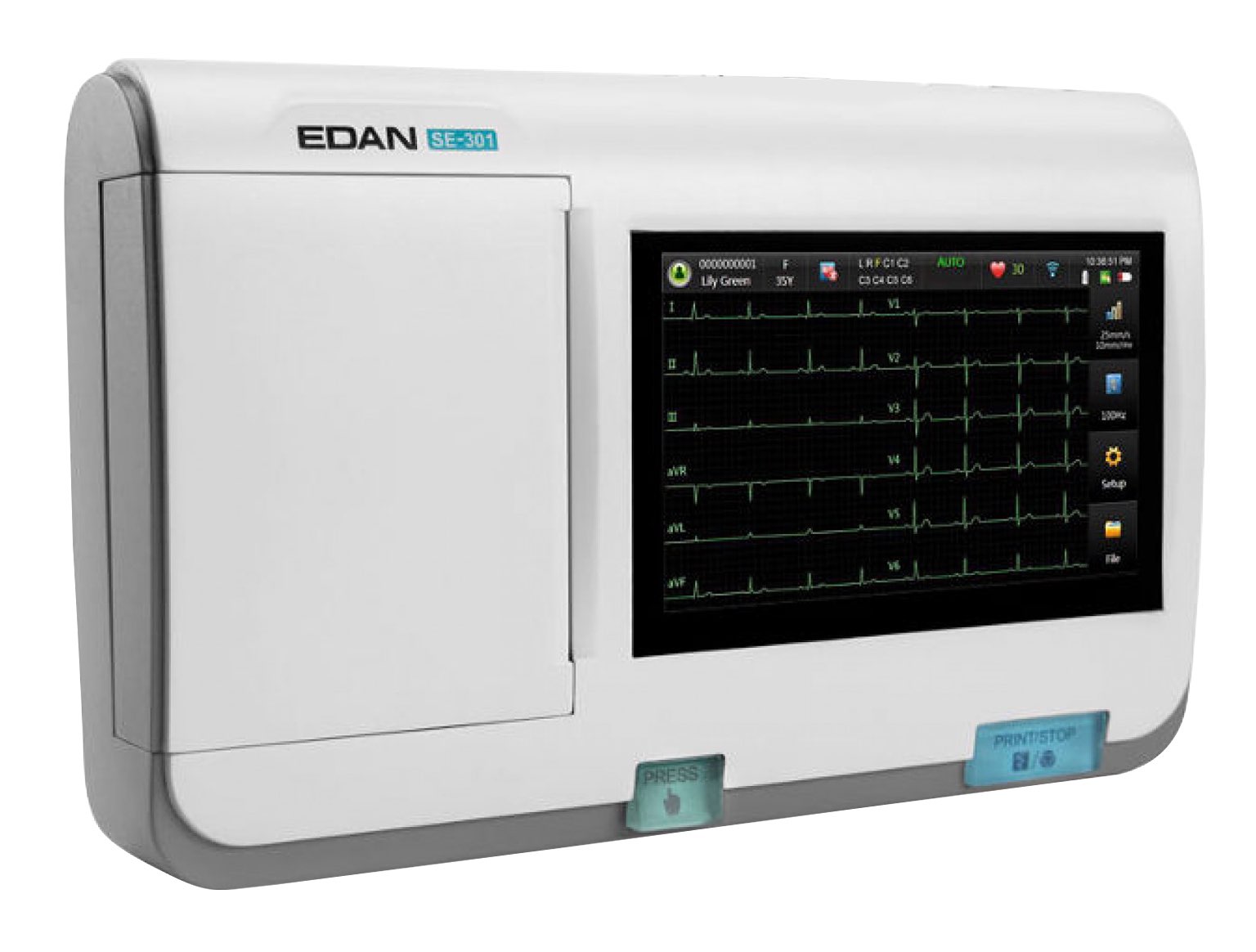

Электрокардиограф Edan SE-301 — это профессиональное трёхканальное диагностическое устройство, обеспечивающее высокоточную регистрацию электрокардиограммы по всем 12 стандартным отведениям. Прибор соответствует требованиям международных стандартов безопасности и точности, включая ISO 13485, ISO 14971 и имеет декларацию соответствия ЕАЭС и маркировку CE.

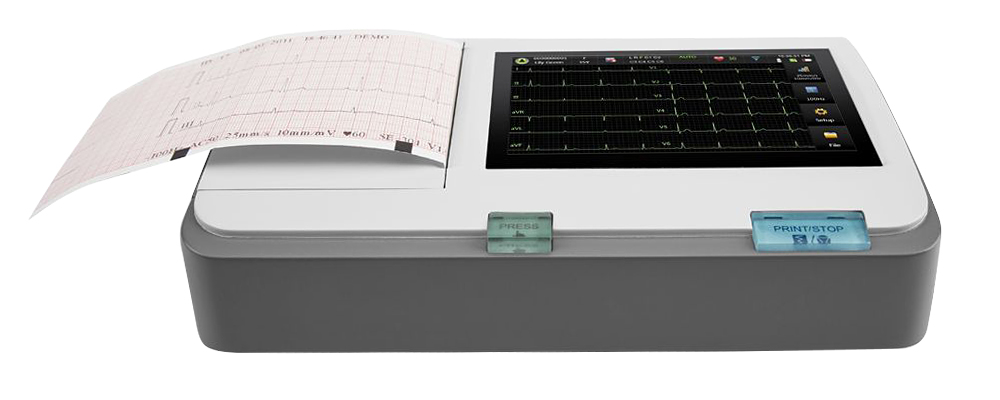

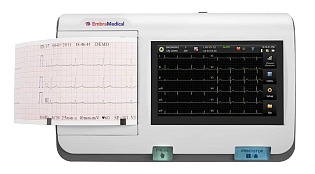

Устройство оснащено встроенным термопринтером с разрешением печати 300 dpi и плотностью точек 8 мм⁻¹ по оси амплитуды и 40 мм⁻¹ по оси времени при стандартной скорости записи 25 мм/с. Рабочая ширина печати составляет 72 мм, что позволяет использовать как фальцованную термобумагу размером 80 мм × 70 мм × 200 стр., так и рулонную шириной 80 мм и длиной 20 м. Калибровочный сигнал строго соответствует значению 1 мВ ± 3%.

Основные технические параметры кардиографа:

• Диапазон измерения частоты сердечных сокращений: 30–300 ударов в минуту с погрешностью не более ±1 уд./мин.
• Разрядность аналого-цифрового преобразователя (АЦП): 24 бита.
• Набор цифровых фильтров: сетевой (AC — вкл./выкл.), DFT (0.01 / 0.05 / 0.32 / 0.67 Гц), мышечных помех (EMG — 25 / 35 / 45 Гц или выкл.), низкочастотный (300 / 270 / 150 / 100 / 75 Гц).
• Коэффициент ослабления синфазного сигнала (CMRR): ≥140 дБ при включённом сетевом фильтре и ≥110 дБ при выключенном.
• Входной импеданс: 50 МОм при частоте 10 Гц.
• Разрешение измерений: 0,1575 мкВ/LSB.
• Временная константа: 3,2 с.
• Частотная характеристика: 0,01–300 Гц.
• Уровень собственных шумов: не более 12,5 мкВ (в диапазоне 0,05–100 Гц).

Дополнительно: цветной ЖК-дисплей диагональю 4,3 дюйма обеспечивает чёткое отображение ЭКГ-сигналов, параметров настройки и результатов автоматического анализа. Встроенная система интерпретации поддерживает алгоритмы расшифровки ЭКГ как для взрослых, так и для детского населения, включая обнаружение нарушений ритма и признаков ишемии миокарда. Память устройства рассчитана на хранение до 500 полных ЭКГ-записей; данные могут быть экспортированы на персональный компьютер через USB-интерфейс или по беспроводному каналу Bluetooth (опционально). Энергоснабжение осуществляется от встроенного аккумулятора (до 4 часов непрерывной работы) или от сети переменного тока 220 В, 50 Гц.
